Schräge Bohrung (Formstabilität von Bauteilen)

Etwas komplizierter ist die Lagerschale auf der Deckfläche. Sie wird zur Übung als 10 mm-Bohrung realisiert, obwohl sie in Wirklichkeit (wie auch die senkrechte Bohrung) mit einem Kugelkopffräser hergestellt würde:

• Die Achse der Bohrung ist um 10,xx° geneigt und verläuft durch den Mittelpunkt der senkrechten Bohröffnung:

• xx = Teilnehmernummer 01..99
• Voraussetzung für die Bohrung ist eine entsprechend geneigte ebene Fläche.
• Dafür muss man eine Arbeitsebene konstruieren.
• Arbeitsebenen kann man über alle denkbaren geometrischen Operationen definieren, z.B.:

1. über 3 Punkte
2. über 1 Punkt und 1 Strecke
3. über eine Ebene und einen Punkt für den Versatz zur Ebene
4. über eine Drehachse und die Bezugsebene für die Neigung zur Bezugsebene

• Als Hilfspunkte bzw. -strecken kann man bei Bedarf Arbeitspunkte/-achsen definieren.

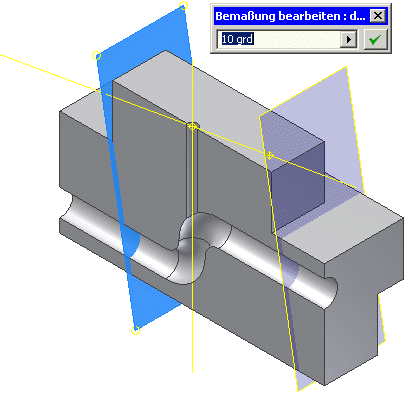

Eine Möglichkeit, um die Bohrung in einem Schritt erzeugen zu können, ist im obigen Bild angedeutet:

• Eine Arbeitsebene dient zusammen mit einem Arbeitspunkt als Beginn der Bohrung.
• Mittels Arbeitsachse wird die Richtung der Bohrung vorgegeben.
• Eine zweite Arbeitsebene dient zur Begrenzung der Bohrung. Damit wird gewährleistet, dass bei ungünstigen Abmessungen des Ventils der untere Teil nicht mit angebohrt wird.
• Vielleicht findet jemand eine Variante, um mit weniger Arbeitselementen auszukommen!

Achtung:
Bei der Bewertung der im Rahmen der Lehrveranstaltung eingesandten Lösung wird Wert gelegt auf eine "saubere" Definition der Abhängigkeiten:

• Es darf für diese Hilfskonstruktion nur eine Maßabhängigkeit verwendet werden (die Neigung von 10,xx°). Dieser Wert sollte direkt verwendet werden (nicht -10,xx° oder 100,xx°).
• Die Änderung dieses Maßes an einer Stelle muss die komplette Hilfskonstruktion anpassen, so dass die Bohrung im gewünschten Sinne ausgeführt wird.

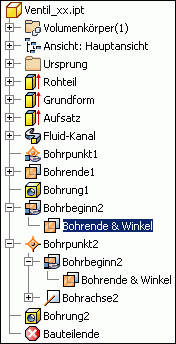

• Durch die Bezeichnung der Arbeitselemente muss im Browser erkennbar sein, wo dieses Winkel-Maß geändert werden kann!
• Falls es noch nicht während der vorangegangenen Modellierung erfolgte, sollte man jetzt alle Modell-Elemente mit funktionell sinnvollen Bezeichnungen versehen.

Hinweis:

• Nach Ausführung der schrägen Bohrung kann man die Sichtbarkeit der Arbeitselemente ausschalten.
• Das betrifft nicht die Arbeitsachsen, welche gleichzeitig Bohrachsen darstellen. Diese benötigen wir voraussichtlich noch als Mittel-Linien in der Zeichnung!

← →
