Eigengewicht-Belastung

Sicher wird unser Gummipuffer nicht unter seinem Eigengewicht zusammenbrechen. Trotzdem soll das Modell genutzt werden, um diese Möglichkeit der Belastungsrechnung zu demonstrieren:

• Wir definieren einen neuen Lastfall "Eigengewicht".
• Dafür definieren wir einen neuen View auf das Modell.
• Als Body Load aktivieren wir in negativer Z-Richtung die Gravitations-Beschleunigung, welche auf der Erdoberfläche vorhanden ist: 9,81 [m/s²].

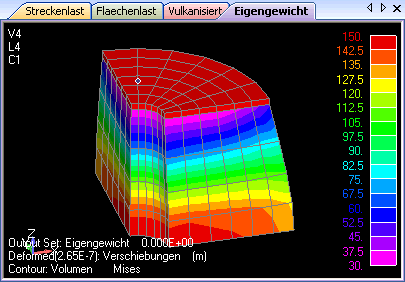

• Die berechnete Verformung ist sehr gering ( ca. 1/4 µm). Der Puffer beult sich dabei aus, ähnlich wie bei normaler Druckbelastung.

Hinweise:

• Die berechneten Ergebnisse gelten nur näherungsweise für die obere Hälfte des Puffers, da die untere Hälfte anders belastet wird. Auf der unteren Hälfte lastet auch noch das Gewicht der oberen Hälfte (keine Symmetrie!).
• Wenn es um die zerstörerische Wirkung der Gravitation geht, hat diese Form der Belastung vor allem Bedeutung für größere Objekte (hängende, kilometerlange Seile / Bauwerke).
• Dort wo es jedoch auf Präzision ankommt, haben Verformung von wenigen µm auch schon bei kleinen Geräten eine ganz entscheidende Bedeutung!

← →
