Software: CAD - Tutorial - Formstabilitaet - Basiselement
Auch bei diesem Bauteil wollen wir bei der Modellierung konsequent den fertigungsorientierte Ansatz wählen. Für eine abtragende Fertigung (z.B. Fräsen) bedeutet dies:
- Erstellung des Basis-Elements in der Form des Rohteils, von dem man durch Abtragung von Material zum endgültigen Teil gelangt. Das "Rohteil" sollte so primitiv wie möglich sein (z.B. Quader, Zylinder u.ä.).
- Herausarbeiten der groben äußeren Form durch Abtragung möglichst einfacher Elemente (z.B. Quader, Zylinder u.ä.).
- Gestaltung der Details (Vertiefungen, Bohrungen, Durchbrüche, Abrundungen und Schrägen).
Vor der Modellierung des Basis-Elements sind die Anknüpfungsstellen zum Ursprung-Koordinatensystems zu realiseren:
- Mittelpunkt und geeignete Koordinaten-Achsen in die Basis-Skizze als Geometrie projizieren.

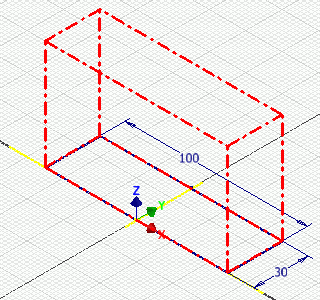

Als Rohteil für die Ventilhälfte soll ein Quader dienen (30x100x60 mm³). Mit Rücksicht auf die Ventilsymmetrie soll dieser Quader an der XZ-Ebene anliegen. Die untere Körperkante wird mittig im Mittelpunkt (0,0,0) des Bauteil-Koordinatensystems fixiert.
Hinweis:
Für die Basis-Skizze sollte man unbedingt die Fixierung am Ursprung-Koordinatensystem überprüfen. Im Beispiel darf sich die Rechteck-Grundfläche weder verschieben noch drehen lassen (Skizze voll bestimmt!).
