Bauteil-Abrundung (Platziertes Element)

Kanten sollte man erst bearbeiiten, wenn alle anderen Elemente des Bauteils fertig sind:

• Fasen- und Rundungselemente gehören zu den platzierten Elementen. Wie z.B. Bohrungen sind sie in ihrer Form bereits vordefiniert und müssen nur noch parametrisiert werden.

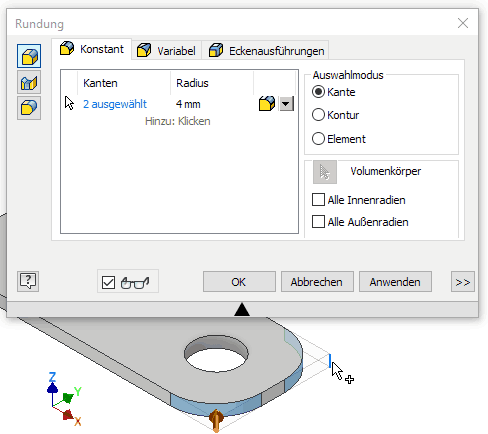

• Wir benutzen das Abrunden mit dem Radius=4 mm, um die fast halbrunde Form an der Lochseite der Lasche zu erzeugen:

• Platzierte Elemente gleicher Art und Größe sollte man nach Möglichkeit gemeinsam als "ein Element" erzeugen. Damit wird die Baumstruktur des CAD-Modell übersichtlicher und spätere Änderungen sind einfacher.
  ← →
