Oberflächenangaben


Die mittlere Oberflächenrauhigkeit für Trennen soll für unseren Bolzen 6,3 µm betragen:

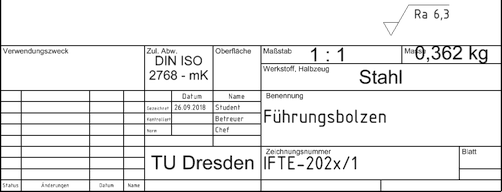

  • Das Symbol für die Oberflächenbeschaffenheit passt nicht in die vorgesehene Schriftfeld-Zelle und wird deshalb oberhalb des Schriftfeldes platziert.

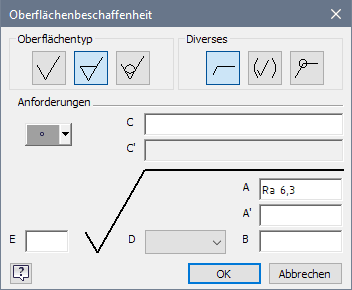

  • Die Dialogmaske entspricht nicht ganz den Vorgaben der Norm für die zu beschreibende mittlere Oberflächenrauheit und muss deshalb sinngemäß angewandt werden:
Software CAD - Tutorial - Bauteil - schriftfeld dialog oberflaechensymbol.gif
Software CAD - Tutorial - Bauteil - schriftfeld fertig.gif

Das Drucken des Zeichnungsblatts wäre nun einfach. Über Datei > Drucken > Druckvorschau kann man begutachten, ob das Resultat den Erwartungen entspricht.
