Software: CAD - Fusion-Tutorial - Distanzstueck - Schriftfeld
Funktionsweise von Schriftfeldern
Ein Schriftfeld enthält technische Informationen zum abgebildeten Bauteil (z.B. Werkstoff, Masse) und Verwaltungsinformationen (z.B. Firma, Bearbeiter, Benennung, Zeichnungsnummer):
Vorhandene Informationen sollen möglichst automatisiert in die Schriftfeldern der technischen Zeichnungen eingetragen werden:
- spart Zeit (Geld!) durch Vermeidung redundanter Informationseingabe;
- verringert das Risiko menschlicher Fehleingaben;
- ermöglicht die automatische Aktualisierung bei Änderungskonstruktionen.
Obiges Bild zeigt ein mit dem CAD-Programm Autodesk Inventor Professional individuell gestaltetes Schriftfeld. Dessen Felder wurden zu einem großen Teil automatisch mit den Informationen aus dem abgebildeten CAD-Modell gefüllt. Von diesen Möglichkeiten ist die Schriftfeld-Funktionalität von Fusion 360 noch sehr weit entfernt:

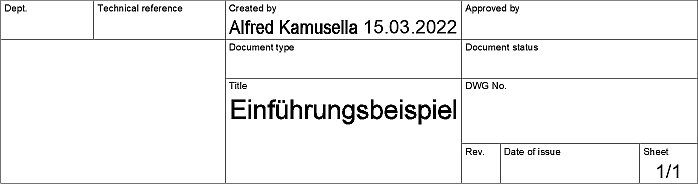

- Automatisch eingetragen werden nur der Name des Bearbeiters mit dem Erstelldatum der Konstruktionsdatei sowie der Bezeichner der Konstruktionsdatei.

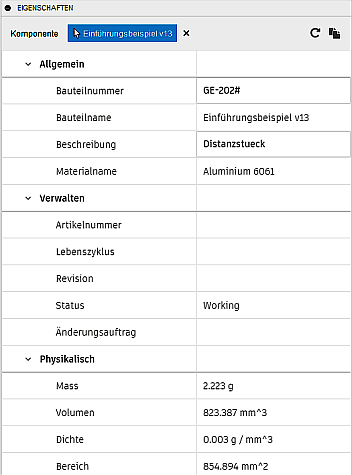

- Vergleicht man dies mit den Informationen in den Eigenschaften des CAD-Modells, so hätte man zumindest in den Schriftfeld-Zellen "DWG No." und "Document status" noch die Einträge für die Bauteilnummer "GE-202#" und den Status "Working" erwartet:
- Unklar ist auch, weshalb in dem bereitgestellten Standardschriftfeld keine Zellen für die vorhandenen Informationen für "Material" und "Masse" vorgesehen sind.
Im Rahmen dieser Übung werden wir aus Zeitgründen kein neues Schriftfeld gestalten. Es soll jedoch gezeigt werden, wie Schriftfelder in CAD-Programmen funktionieren. Dazu werfen wir zuerst einen Blick auf den "versteckten" Inhalt des Standard-Schriftfeldes:
- "Attribute" sind globale Variablen, welche man für die Überführung von Informationen zwischen den verschiedenen Arbeitsbereichen einer Konstruktion verwendet.
- Nach Doppelklick auf das zuvor gewählte Schriftfeld (oder über das Kontextmenü des Schriftfelds im Browser) kann man auf die Werte der eingetragenen Attribute zugreifen:
- Die Farbe eines Attributs gibt an, ob der Wert im Schriftfeld eingetragen ist:
- Dunkelblaue Attribute sind mit einem Wert ausgefüllt.
- Hellblaue Attribute sind noch nicht mit einem Wert gefüllt und werden nur als Platzhalter angezeigt.
- Alle Attribut-Werte kann man hier manuell eingeben bzw. ändern, die aktualisierten Inhalte stehen nur innerhalb dieses Schriftfeldes zur Verfügung.
- Wir tragen den Wert der Zeichnungsnummer "GE-202#" ein, obwohl dieser eigentlich bereits existiert (augenscheinlich werden hierfür unterschiedliche Attribute in der Konstruktion und der Zeichnung verwendet!).
Im Standard-Schriftfeld kann man nur Werte vorhandener Attribute bearbeiten. Um neue Attribute oder andere Schriftfeld-Elemente hinzuzufügen, muss man ein Schriftfeld bearbeiten:
- Soll das aktuelle Schriftfeld modifiziert werden, muss man eine Kopie dieses Schriftfeldes unter neuem Namen erzeugen:
- Zur Demonstration soll die Zelle mit der Blatt-Nummer den Zeichnungsmaßstab aufnehmen:
- Den normalen Beschriftungstext kann man einfach Editieren (Sheet → Maßstab).
- Nach Doppelklick auf das Sheet-Attribut kann man dieses durch das Maßstab-Attribut ersetzen:
- Die im Original-Schriftfeld manuell eingetragene Zeichnungsnummer "GE-202#" wird beim Erzeugen der Schriftfeld-Kopie nicht mit übernommen und muss deshalb erneut eingetragen werden.
- Das bearbeitete Schriftfeld wird standardmäßig als aktuelles Schriftfeld in der Zeichnung dargestellt:
Allgemeintoleranzen
Die Angabe der Allgemeintoleranzen ist unbedingt erforderlich:

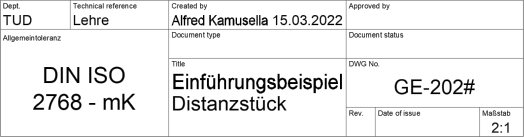

- Die zulässige Abweichung nach DIN ISO 2768 - mK ergänzen wir als Text in der großen, freien Zelle des Schriftfeldes (Kontextmenü > Schriftfeld bearbeiten):
- Die Beschriftung der Zelle (links oben) auf Basis einer Kopie (<Strg-C> und <Strg-V> z.B. von "Dept.") gewährleistet die richtige Formatierung.
- Für die eigentliche Text-Information DIN ISO 2768 - mK ziehen wir für den Text mit dem Cursor einen passenden Rahmen über das Feld (Position ist nachträglich korrigierbar).
- Den Text platzieren wir darin zentriert in horizontaler Richtung.
Bei dieser Gelegenheit können wir auch noch einige ergänzende Informationen eintragen (TUD / Lehre / Bauteilname "Distanzstück" als Title_2):
- Das Eintragen dieser Werte in die entsprechenden Attribute ist kein Problem.
- Achtung: Bei jedem "Bearbeiten des Schriftfelds" werden alle manuell eingetragenen Werte für Attribute "vergessen" → Zeichnungs-Nr. "GE-202#" erneut eintragen!
Oberflaechenangaben
Abschließend in dieser Übung noch die mittlere Oberflächenrauhigkeit für Trennen von 6,3 µm (Zeichnung > Symbole > Oberflächensymbole):
- Das Symbol für die Oberflächenbeschaffenheit kann oberhalb des Schriftfeldes platziert werden, wenn keine passende Schriftfeld-Zelle existiert.
- Leider wurde in Fusion 360 keine Möglichkeit gefunden, direkte allgemeine Oberflächen-Angaben unabhängig von konkreten Objekten der Zeichnungsansicht z.B. oberhalb des Schriftfelds zu platzieren → hierfür muss also wieder "getrickst" werden!
- Zeichnung > Erstellen > Skizze erstellen ermöglicht die Erstellung eines "Hilfsobjektes" an einer Position oberhalb des Schriftfeldes, wo das Oberflächensymbol platziert werden soll:
- Dieses "Hilfsobjekt" sollte möglichst "unsichtbar" sein (z.B. "Punktförmig" oder "weiße Objektfarbe"). Leider gibt es weder Punkte noch einfache Farbänderung von Skizzenobjekten.
- Mit aktivem Rasterfang kann man nach Platzieren des Startpunktes eine Linie mit der Länge Null erzeugen (praktisch ein "Punkt"):
- Nach dem Fertigstellen der Skizze kann man das Oberflächensymbol auf diesem Punkt platzieren und entsprechend konfigurieren:

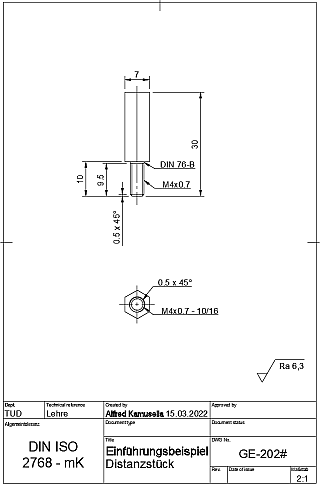

Damit ist die Einzelteil-Zeichnung im Rahmen dieser Übung vollendet:
Fazit
Wie bereits bei der Bemaßung zeigen sich auch in den Gestaltungsmöglichkeiten für das Schriftfeld (noch) wesentliche funktionelle Mängel in Fusion 360, welche auch hier zu "Tricksereien" zwingen:
- Wenn man die Probleme und das Prinzip der Schriftfeld-Funktionalität erkannt hat, sollte man eigene Zeichnungsvorlagen erstellen und verwenden. Diese führen dann mit verringertem Aufwand zu den erforderlichen Schriftfeld-Inhalten.
- Eine sogenannte Manage Extension ermöglicht gegen Bezahlung die Verwendung weiterer Verwaltungsattribute im Schriftfeld (Leider nicht für die Bildungsversion von Fusion 360) - Siehe auch Attribut - Referenz.
