Software: CAD - Fusion-Tutorial - Distanzstueck - Animation

↑

← →

Baugruppen-Animation (Explosionsdarstellung)

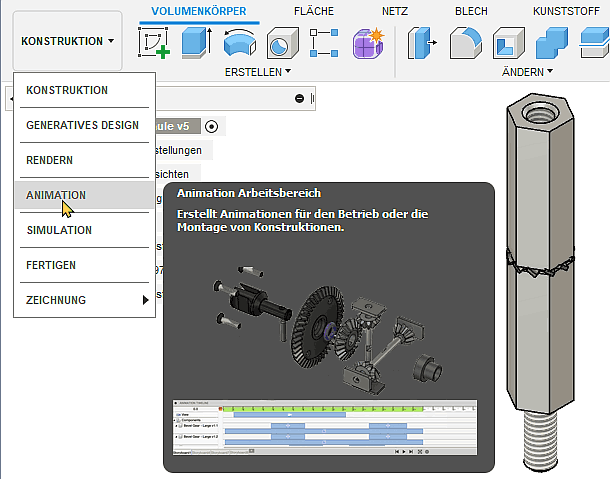

Im Fusion 360 existiert ein separater Arbeitsbereich "Animation", um Explosionsansichten zu erstellen sowie Bauteile und Baugruppen zu animieren:

• Im Unterschied zu technischen Zeichnungen bleiben "Animationen" Bestandteil der aktuellen Konstruktionsdatei.
• Mittels sogenannter Drehbücher werden Zusammenbau-Abhängigkeiten in Positionsveränderungen der Komponenten umgesetzt.
• Die Positionsänderungen jeder einzelnen Komponente kann man manuell vornehmen, einschließlich der Steuerung des zeitlichen Ablaufs.

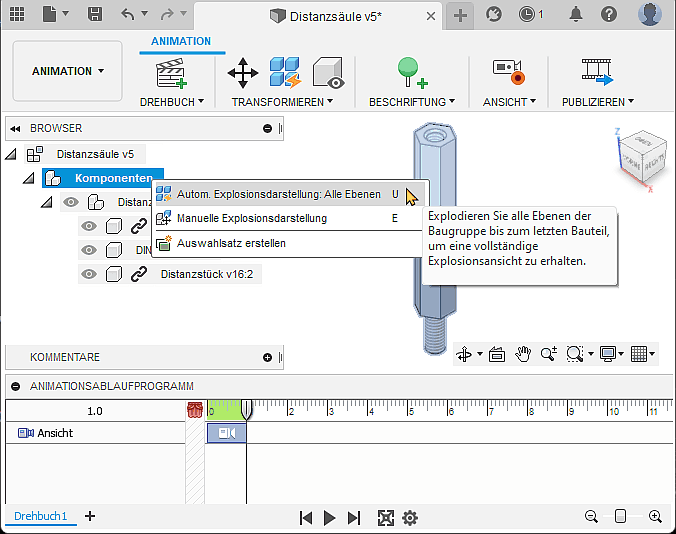

• Wir benutzen hier zur Demonstration des Prinzips nur die Möglichkeit der automatischen "Explosion":

• Die Pfade und Reihenfolgen der Positionsveränderungen können in Form einer "Explosionsdarstellung" als zeitlicher Ablauf auf Grundlage eines Drehbuchs animiert werden.

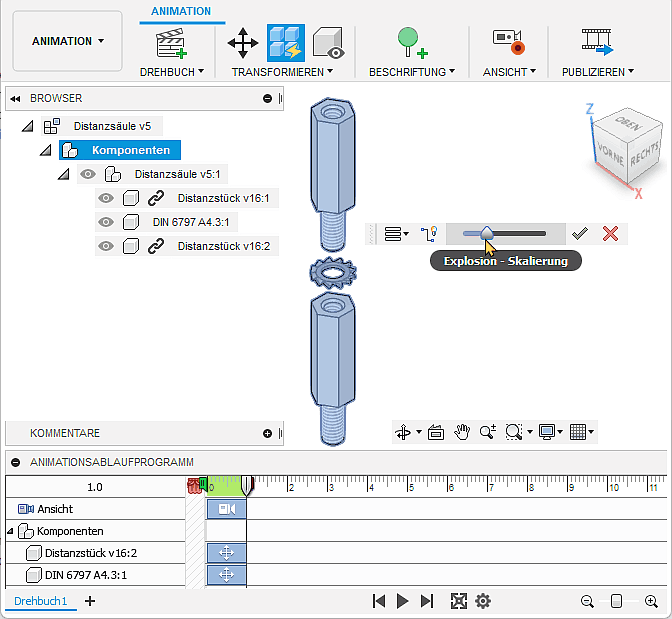

• Das Ergebnis der automatischen Explosion ist schon recht anschaulich und kann mittels der Skalierung noch etwas verbessert werden:

• Über die Player-Button unten in der Statusleiste kann man die Animation gesteuert ablaufen lassen.
• Im Ergebnis der automatischen Explosion laufen alle Positionsveränderungen der Komponenten zeitsynchron ab. Bei Bedarf kann man diese Abläufe in der Zeitleiste manuell modifizieren.
• Die Animation kann man ganz oder teilweise und auch aus verschiedenen Blickwinkeln als Video publizieren.
• Der im Bild gezeigte Endzustand der "Animation" bildet die Grundlage für Explosionsdarstellungen in Zusammenbau-Zeichnungen.

← →
